|
标签：联想服务器，服务器，
随着学校云计算市场蓬勃发展，VDI，HPC，HCI等应用使得服务器在学校场景使用的越来越多。而随着使用的数量的增加，众多校园云解决方案提供商发现在某些省市，或者暑假结束后服务器出现巨大比例不能正常开机现象。为此，信维做了大量调研发现大量二线城市以下学校，教室环境不好(如图1)，粉尘，风沙很快积累在服务器内部。(如图2图3)
图1图2图3

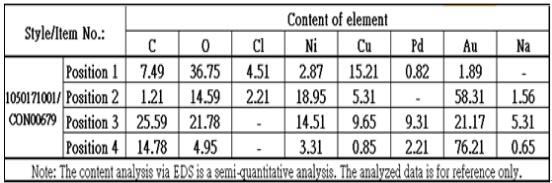

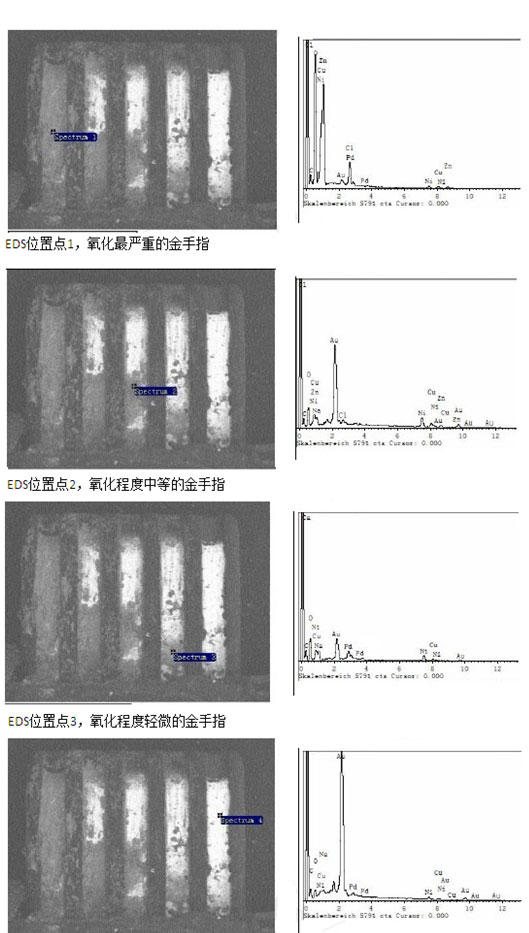

对这些服务器在我司实验室进行故障分析发现，导致不能正常开机的大部分症结在于服务器内存/扩展卡出错，无法识别，将不同服务器报错的内存取出进行EDS(Energy Dispersive Spectrometer，能量散射光谱仪)光谱分析，显示发现在金手指上有C(碳)、O(氧)、Cl(氯)、Ni(镍)、Cu(铜)、Pd(钯)、Au(金)、Na(钠)等成分。EDS打出來的元素重量比(位置1～3都是氧化的金手指，位置4则是未氧化的金手指)
为了能更好复现这些现象，信维FAE“攻城狮”在信维专业级实验室拟定了如下环境对市场上多个服务器品牌产品进行了环境实验。(测试步骤如下)
测试环境：温度：50℃湿度：95% RH开放式空气环境
测试目的：确定服务器在高温高湿无空气过滤环境，长期断电情况下，各品牌服务器采用的内存是否有故障产生(氧化)。

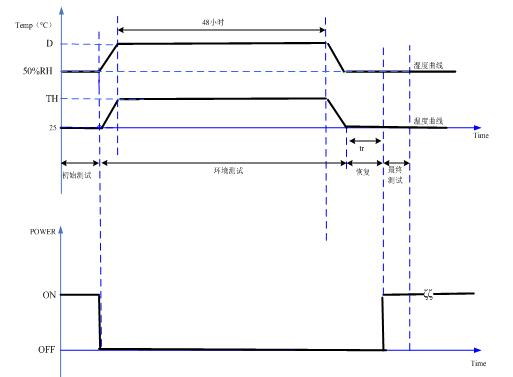

测试条件和步骤：
TH:试验箱高温设定值50°C
D: 试验箱湿度设定值95%RH
tr:试验箱恢复时间，依据样品恢复状态来定，一般为1小时
估计耗时：不带包装的裸机72小时
测试的结果反馈令人遗憾。没有一家品牌服务器在72小时高温高湿自然空气环境下能正常开机。
信维RD/FAE“攻城狮”当然不会就此放弃，经过数月与全球数十家IT100强公司，其中包括内存厂商SAMSANG、MICRON;芯片组厂商INTEL;板卡厂商华硕、和硕;连接件厂商富士康等技术人员的共同交流和研究，综合如下六大问题的考虑：1、高温高湿环境防氧化需求;2、保证PCI-E memory信号完整度问题;3、MES测试问题;4、运输问题;5、生产制程问题;6、对RMA 售后影响问题。
最后确定了与英国一家防氧化剂厂商联合研发了一款针对高频数据传输用途的柔性防氧化剂，并针对生产制程研发了一款自动化涂覆设备。

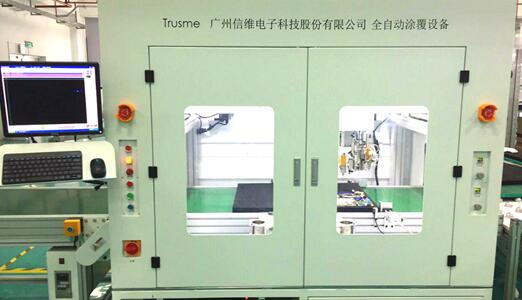

信维全自动涂覆设备
信维“攻城狮”们现在拿着最新的“武器”对娇贵的服务器重新做了一次实验。

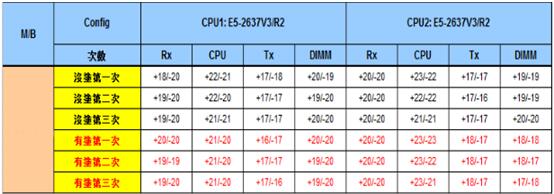

Intel Pass Criteria：DDR4 Margining Guideliens-DQ
从信号分析数据与INTEL给出来的标准我们终于可以舒口气，得出我们的服务器不再娇贵了。
再来看看之前让“攻城狮”沮丧的实验(当然由于时间不同，空气中风尘含量有所变化，所以我们还是投入多个实验设备)，没有涂防氧化剂跟涂有防氧化剂的DIMM，在QTR测试高温高湿3天后，对比如下：

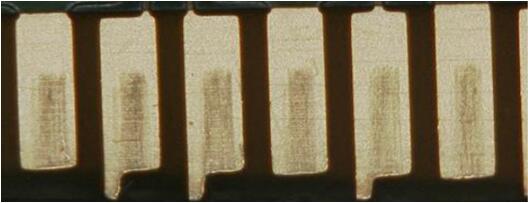

没有涂防氧化剂的DIMM：
有涂防氧化剂的DIMM(把防氧化剂擦拭干净后的图)：
以上实验结果可以看出:信维服务器防氧化技术工艺解决方案，全面解决了服务器非数据机房环境下氧化问题。并且偷偷的透漏个小道消息，我们实验室已经验证通过了在70℃高温， 湿度100% RH，开放式空气环境下的30天测试考验(看着都为服务器心痛)。
服务器防氧化工艺已成为信维研发室独特的技术工艺，凭借雄厚的自主研发能力、领先的按需定制能力，我们有理由相信在未来信维能研发出更多的创新技术解决方案。
|
